NT36672A的 Frame skip mechanism省功耗說明

手機顯示為了實現省功耗目的,可以從對顯示要求不高的畫面入手,如靜態畫面來降低刷新率來實現省功耗目的,正常使用時畫面刷新率保持在60HZ,
當顯示手機桌面或靜止圖片時可以降低到30HZ節省功耗,以下對NT36672A這顆IC的實現方式說明

Frame skip mechanism可使用下列兩種方式實現:
1) Frame Skip Mode 1.
2) Frame Skip Mode 2.

可根據客戶需求決定使用之模式.
Frame skip mechanism之操作, 對於IC本身而言, 無任何Side-Effect;而顯示效果, 則會與Panel特性強相關, 故須與Panel Maker進一步確認.

• Frame Skip Mode 1 mechanism :

由MIPI外頻直接增加VFP數量, 使其傳送頻率降低至30Hz, 如此畫面顯

示頻率亦可同步降低至30Hz.

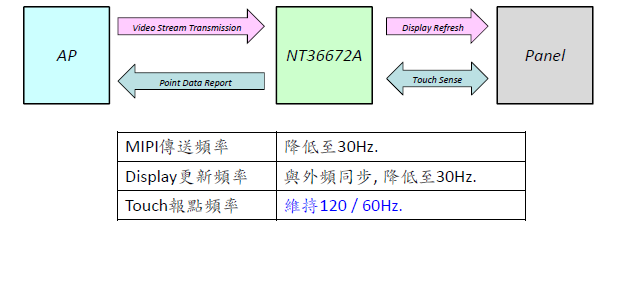

• 操作架構說明:

Frame skip1: 平台會增加MIPI VFP長度,IC會自動偵測VFP區間把Source/MUX/GIP信號 關掉.IC相關設定如下

• Frame Skip Mode 2 mechanism :

藉由IC參數設定, 使得每兩幀畫面(每幀以60Hz傳送), 僅作一次顯示更新, 達成30Hz顯示頻率.

• 操作架構說明:

Frame skip2:  MIPI porch不變,但IC會固定每2個Frame會把另一個Frame的Source/MUX/GIP信號 關掉.

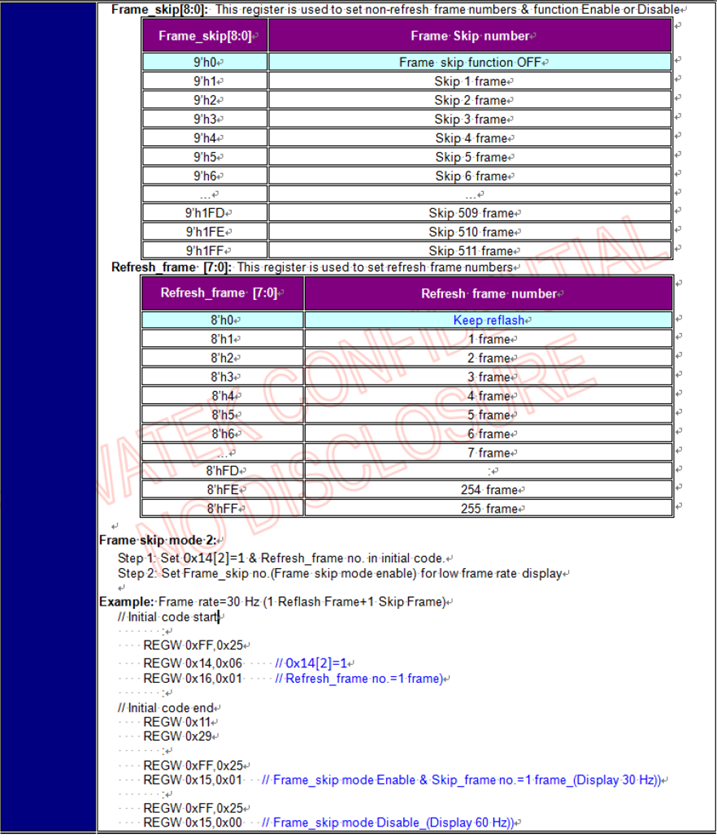

因為前端MIPI CLK頻率不變,所以VDDI電流會與panel一致,IC相關設定如下
